Základné údaje o prenosovej sústave za rok 2021
Vonkajšie elektrické vedenia – dĺžky vedení
| Napätie (kV) | * jednoduché | * dvojité | * VSV | * celkom | Rozvinutá dĺžka (km) |
|---|---|---|---|---|---|
| 400 | 1 373,533 | 472,858 | 18,678 | 1 865,069 | 2 356,604 |
| 220 | 409,686 | 140,188 | 0,000 | 549,874 | 690,062 |
| 110 | 0,254 | 21,096 | 18,678 | 40,028 | 79,802 |
| Spolu | 1783,473 | 634,142 | 37,356 | 2 454,971 | 3126,468 |
* Dĺžka trasy vedenia (km)
Vonkajšie elektrické vedenia – počet stožiarov
| Napätie (kV) | Jednoduché (ks) | Dvojité (ks) | VSV (ks) | Celkom (ks) |
|---|---|---|---|---|
| 400 | 3 958 | 1 480 | 64 | 5 502 |
| 220 | 1251 | 454 | 0 | 1 705 |
| 110 | 1 | 81 | 0 | 82 |
| Spolu | 5 210 | 2015 | 64 | 7 289 |

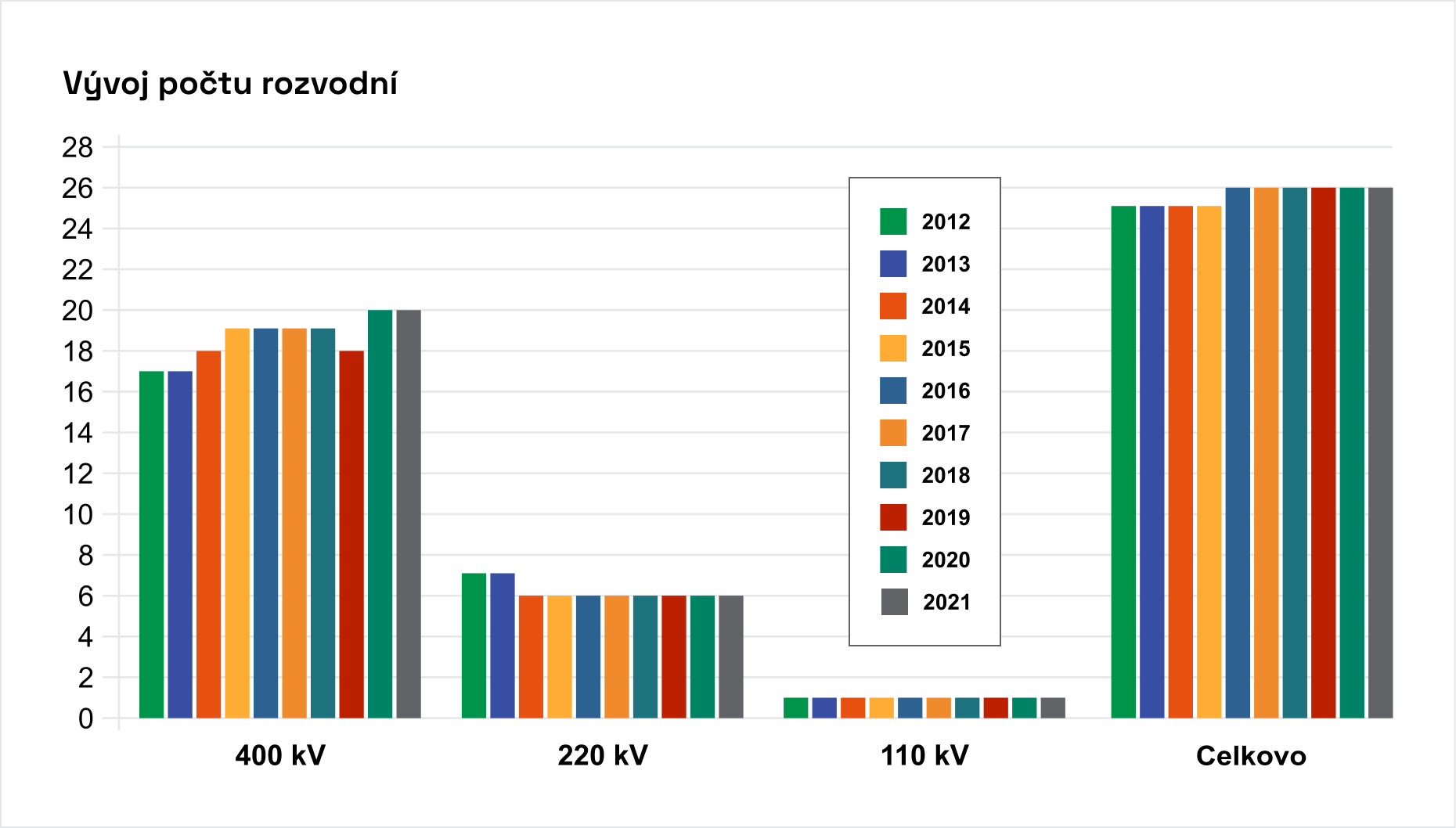

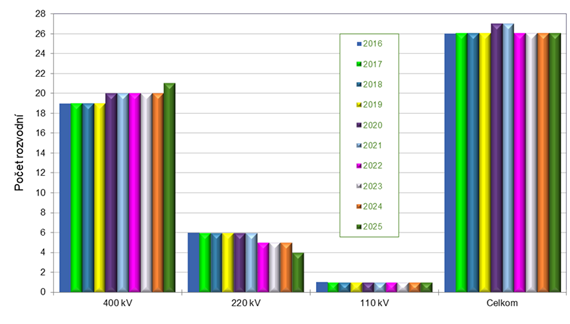

Elektrické stanice
| Napätie (kV) | Počet rozvodní (ks) | Počet polí (ks) |
|---|---|---|
| 400 | 20 | 147 |
| 220 | 6 | 37 |
| 110 | 1 | 24 |
| Spolu | 27 | 208 |
Sieťové transformátory
| Prevod napätia (kV/kV) | Počet transformátorov (ks) | Celkový výkon (MVA) |
|---|---|---|
| 400/220 | 3 | 1 400 |
| 400/110 | 31 | 9 230 |
| 220/110 | 6 | 1 200 |
| Spolu | 40 | 11 830 |

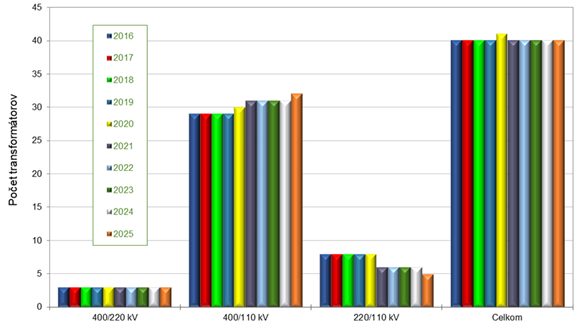

Vývoj počtu transformátorov

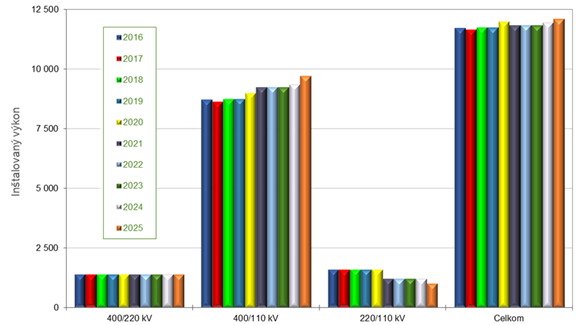

Inštalovaný výkon transformátorov v MVA
Ochrany a automatiky
| Napätie (kV) | Počet ochrán digitálnych (ks) | Počet ochrán elektromech. (ks) | Počet ochrán elektronických (ks) | Počet ochrán hybridných (ks) |
|---|---|---|---|---|
| 400 | 686 | 0 | 26 | 2 |
| 220 | 127 | 3 | 11 | 0 |
| 110 | 185 | 6 | 0 | 0 |
| 35 | 32 | 3 | 0 | 0 |
| 33 | 59 | 0 | 0 | 0 |
| 22 | 5 | 17 | 0 | 0 |
| 10.5 | 64 | 22 | 3 | 0 |
| 6.3 | 9 | 0 | 0 | 0 |
| 0.4 | 17 | 0 | 0 | 0 |
| kostra | 37 | 0 | 4 | 0 |
| Spolu | 1 221 | 51 | 44 | 2 |

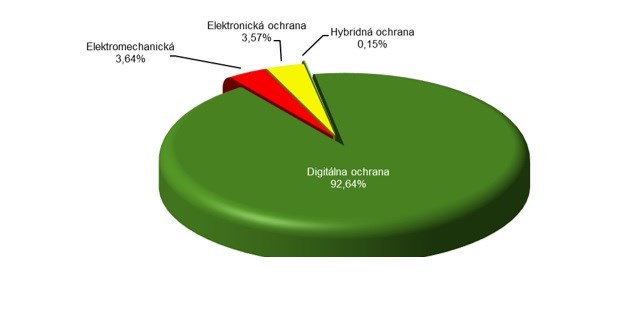

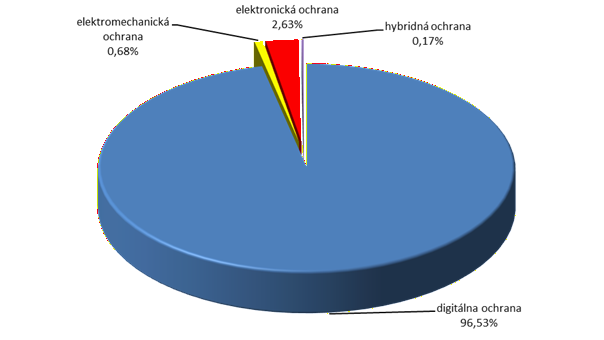

Prehľad ochrán a automatík v elektrických staniciach podľa druhu
